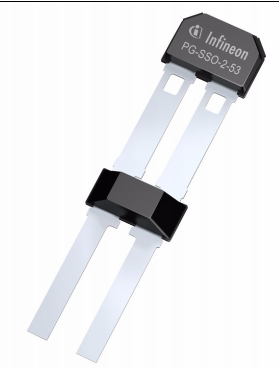

infineon英飞凌TLE4943车轮转速测量霍尔效应传感器元件

TLE4943是一款集成式有源磁场传感器,适用于基于霍尔技术的车轮速度应用。它的基本功能是测量磁极轮或铁磁齿轮的速度。它具有使用AK协议进行通信的两线电流接口。该协议除了提供速度信号外,还提供其他信息,如车轮旋转方向和气隙信息。该传感器将快速上电时间和低截止频率结合在一起。出色的灵敏度和准确性,加上宽广的工作温度范围,使该传感器非常适合苛刻的汽车要求。 TLE4943C还提供了一个过模制的1.8nF电容器,以改善EMC性能。

TLE4943的基本操作是测量铁磁或永磁目标轮的差分磁场,并生成代表这些物体运动的输出信号。另外,检测旋转的目标轮的旋转方向和磁信号的质量(强度)。对于带有铁磁齿轮的应用,需要一个反向偏置磁铁。磁测量基于集成在IC上的三个等距霍尔元件。两个外部霍尔元件之间的距离为2.5mm,第三个霍尔元件放置在外部霍尔元件之间的中间。外霍尔元件产生一个差分信号,该信号对应于被检测物体的速度。所有三个霍尔元件均用于方向检测信息。该IC具有三级电流接口,该接口对应于本数据手册下文所述的AK协议。高达+/- 30mT的磁偏移通过自校准算法消除。在启动(未校准模式)后仅需几个磁性边沿即可完成自校准并在校准模式下提供经过偏移校正的信号。与模式无关,编码器的每个增量都会触发信号输出。输出信号频率代表增量频率,例如每秒100增量等于100Hz。磁信号的频率是输出信号频率的一半。

TLE4943功能

•符合AK协议的两线电流接口

•霍尔原则

•集成磁场传感器,用于车轮速度测量

•检测旋转方向

•其他气隙信息

•单芯片解决方案

• 高灵敏度

•大的操作间隙

•可以进行电磁预感应

•汽车级温度范围为TJ = -40°C至150°C

•1.8nF超模压电容器

•6.5V至20V的宽工作范围

•绿色封装,无铅电镀
